Informações técnicas - Controlador de carga MPPT ML4860
Controlador SNRE Maximum Power Point Tracking (MPPT)

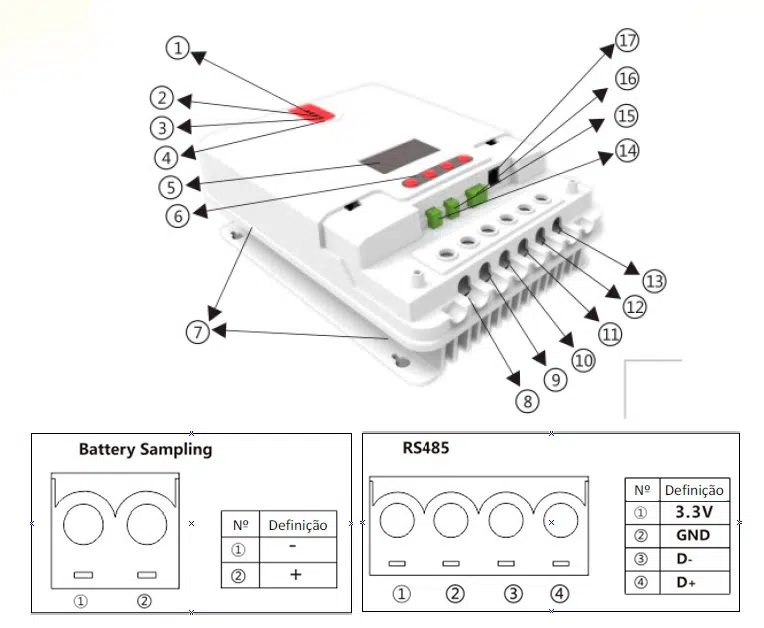

Exterior e interfaces
| Item |
|---|
| Indicador de carregamento |
| Indicador de bateria |
| Indicador de carga |
| Indicador de anomalias |
| Tela de LCD |
| Botões de operação |
| Furos de instalação |
| Entrada de painel solar "+" |
| Entrada de painel solar "-" |
| Entrada da bateria "+" |
| Entrada da bateria "-" |
| Entrada da carga "+" |
| Entrada da carga "-" |
| Entrada do sensor de temperatura |
| Sensor de tensão da bateria |
| Porta de comunicação RS-232 |
| Porta de comunicação RS-385 |
Dados técnicos
| Parâmetros | Valores |
|---|---|
| Modelo | ML 4860 |
| Tensão do sistema | 12V/24V/36V/48 Auto |
| Perdas sem carga | 0,7 W a 1,2 W |
| Tensão da bateria | 9 a 70V |
| Tensão máxima dos painéis solares (Voc) | 150V (25°C), 145V (-25°C) |
| Faixa de tensão do MPP | Tensão da bateria +2V até 120V |
| Corrente de carga | 60A |
| Corrente de descarga | 20A |
| Carga capacitiva máxima | 10000uF |
| Potência máxima de painéis solares | 800W/12V; 1600W/24V; 2400W/36V; 3200W/48V |
| Eficiência na conversão | ≤ 98% |
| Eficiência do MPPT | > 99% |
| Compensação de temperatura | -3.0mv/ °C/ 2V (default) |
| Temperatura de operação | -35°C to +45℃ |
| Grau de proteção | IP32 |
| Peso | 3,6 kg |
| Porta de comunicação | RS232 / RS 485 |
| Altitude | ≤ 3000m |
| Dimensões | 285*205*93mm |
