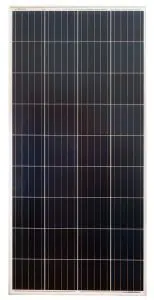

Painel Solar UpSolar | Informações técnicas
Dados técnicos
| MODELO | UP-M155P | UP-M170P | UP-M285P | UP-M340P |
|---|---|---|---|---|
| Potência Nominal Pm (Wp) | 155 | 170 | 285 | 340 |
| Tensão MPP Vm (V) | 18.3 | 19.1 | 32.0 | 37.5 |
| Corrente MPP Im (A) | 8.49 | 8.88 | 8.91 | 09.07 |
| Tensão em Circuito Aberto Voc (V) | 23.2 | 24.4 | 39.0 | 47.2 |
| Corrente de Curto Circuito Isc (A) | 8.77 | 9.10 | 9.20 | 9.32 |
| Eficiência | 15.9% | 17.4% | 17.5% | 17.5% |
| Tensão Máxima do Sistema (V) | 1000(IEC)/1000(UL), 1500(IEC)/1500(UL) | 1000(IEC)/1000(UL), 1500(IEC)/1500(UL) | 1000(IEC)/1000(UL), 1500(IEC)/1500(UL) | 1000(IEC)/1000(UL), 1500(IEC)/1500(UL) |
| Tolerância | 0/+3% | 0/+3% | 0/+3% | 0/+3% |
| Corrente Máxima do Fusível (A) | 20A | 20A | 20A | 20A |
| Vidro Frontal | Vidro Temperado de Alta Transparência 0.125” // 3.2 mm | Vidro Temperado de Alta Transparência 0.125” // 3.2 mm | Vidro Temperado de Alta Transparência 0.125” // 3.2 mm | Vidro Temperado de Alta Transparência 0.125” // 3.2 mm |
| Caixa de junção | IP 65 Ou Superior | IP 65 Ou Superior | IP 65 Ou Superior | IP 65 Ou Superior |
| Díodos de Bypass | 2 Díodos | 2 Díodos | 3 Díodos | 3 Díodos |
| Cabos de Saída | 1.0 m // IEC, UL aprovado (4 mm2, 12AWG) (Cabo) | 1.0 m // IEC, UL aprovado (4 mm2, 12AWG) (Cabo) | 1.0 m // IEC, UL aprovado (4 mm2, 12AWG) (Cabo) | 1.0 m // IEC, UL aprovado (4 mm2, 12AWG) (Cabo) |
| Conectores | MC4 compatible (IP67, IEC and UL aprovado) | MC4 compatible (IP67, IEC and UL aprovado) | MC4 compatible (IP67, IEC and UL aprovado) | MC4 compatible (IP67, IEC and UL aprovado) |
| Moldura | Alumínio Anodizado Tipo 6063-T5 | Alumínio Anodizado Tipo 6063-T5 | Alumínio Anodizado Tipo 6063-T5 | Alumínio Anodizado Tipo 6063-T5 |
| Encapsulante | EVA (0.018'' // 0.45 mm ± 0.001'' // 0.03 mm thickness) | EVA (Ehylene Vinyl Acetate) (0.018'' // 0.45 mm ± 0.001'' // 0.03 mm espessura) | EVA (Ehylene Vinyl Acetate) (0.018'' // 0.45 mm ± 0.001'' // 0.03 mm espessura) | |
| Protecção Posterior | Película multilayer branca do polímero | Película multilayer branca do polímero | Película multilayer branca do polímero | |
| Coeficientes de Temperatura | -40°F to +194°F // -40°C to +90°C | -40°F to +194°F // -40°C to +90°C | -40°F to +194°F // -40°C to +90°C | |
| Carga Máxima Suportada | 75 lbs / ft² (UL Standard) // 5400 Pa (IEC Standards) | 75 lbs / ft² (UL Standard) // 5400 Pa (IEC Standards) | 75 lbs / ft² (UL Standard) // 5400 Pa (IEC Standards) | |
| Resistência ao Impacto | Esfera de Aço - 1.18 lbs // 535 g Largadas a uma Altura de 51” // 1.3 m Altura | Esfera de Aço - 1.18 lbs // 535 g Largadas a uma Altura de 51” // 1.3 m Altura | Esfera de Aço - 1.18 lbs // 535 g Largadas a uma Altura de 51” // 1.3 m Altura | Esfera de Aço - 1.18 lbs // 535 g Largadas a uma Altura de 51” // 1.3 m Altura |
| Células | Polycrystalline silicon solar cells 6” x 6” // 156 mm x 156 mm | Polycrystalline silicon solar cells 6” x 6” // 156 mm x 156 mm | Células Policristalinas 6” x 6” // 156 mm x 156 mm | Células Policristalinas 6” x 6” // 156 mm x 156 mm |
| Número de céluas | 36 (9 x 4) | 36 (9 x 4) | 60 (6 x 10) | 72 (6X12) |
| Dimensões ( in //mm ) | 58.19 x 26.38 x 1.38 // 1478 x 670 x 35 | 58.19 x 26.38 x 1.38 // 1478 x 670 x 35 | 64.57 x 39.06 x 1.38 // 1640 x 992 x 35 | 77.01 x 39.06 x 1.57 // 1956 x 992 x 40 |
| Peso (lb // kg) | 20.9 // 9.5 | 20.9 // 9.5 | 40.8 // 18.5 | 50.0 // 22.7 |
Resistente a Degradação Induzida pelo Potencial (PID)
Projetado para minimizar a degradação celular nos ambientes extremos
Excelente Desempenho Com Pouca Luz
Células solares de nível 1 certificadas, que permitem um melhor desempenho em ambientes de pouca luz
Com Superfície Antirreflexo
Incrementa a exposição do painel e a eficiência para converter a luz solar em energia
Grande Carga Mecânica
Certificado para suportar grandes cargas de vento e neve até 5400 Pa
Coeficientes Excepcionais de Temperatura
Reduz a perda de energia nos módulos solares que operam em climas de altas temperaturas
Resistente à Névoa Salina e Amônia
Certificado pelo Bureau Veritas para poder ser usado nas proximidades dos ambientes marinhos
Desenho Universal
Compatível com as instalações residenciais, comerciais e aquelas armadas no solo
