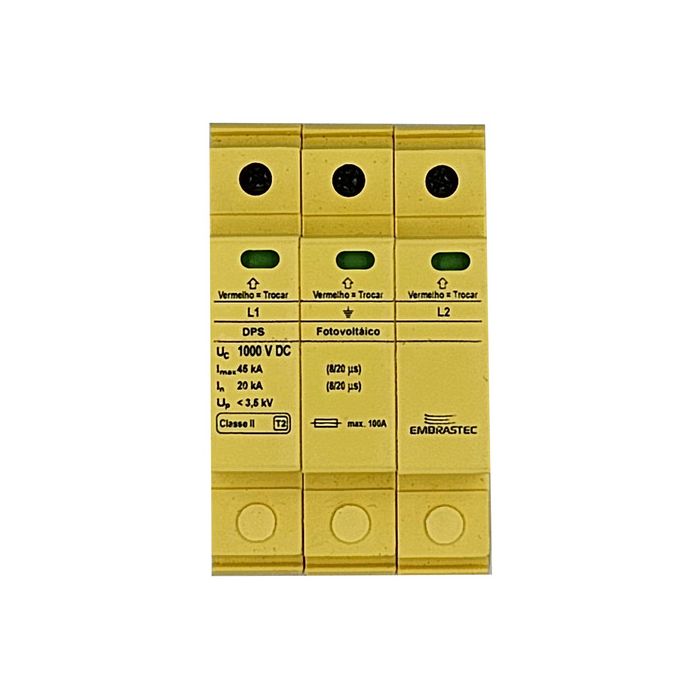

DPS Fotovoltaico Embrastec 1000VDC 45KA Protetor De Surtos

DPS Fotovoltaico Embrastec 1000Vdc 45KA

Os Dispositivos de Proteção Contra Surtos da Linha DPS SFV, foram desenvolvidos para proteção de equipamentos/instalações alimentadas em corrente contínua (VDC), principalmente para Sistemas Fotovoltaicos. Deverá ser instalado nas ‘String Box’ após os disjuntores ou fusíveis, com fiação em trilho TS35.
Em conformidade com a norma ABNT 5410/2004 e atende as características da Classe II, Norma NBR-IEC 61643-1, assim também como a Norma EM 50539-11.

Características técnicas e mecânicas:

• Caixa plástica, não propagante à chama, injetada em nylon 66 c/ fibra – anti-chama
• Grau: VO-UL94
• Temperatura: -40ºC até 80ºC
• TOV – Sobretensão temporária – Atende a IEC 61643
• Câmera Blindada (evita arco voltaico)
• Sinalização de defeito: Bandeirola “OFF” = substituir
• Máximo Fusível de back-up: 100 A.
• DCBox (Tripolar)

MODELO 1000 VCC:
Código – Ecobox: M131K45
Código – Plug In: P111K45
Max. Tensão de Operação: 1000 VCC
Nível de Proteção: <3,5 kV
Grau de Proteção: IP20
Corrente max. de surto: 45 kA
Corrente Nominal: 20 kA
Tempo de Resposta: <25 ns
Classe – IEC 616431: II / C
Pólos: Tripolar (*)
Forma de proteção ‘Y’ (#).
Dimensões em MM: 90X72X65
Peso: 0,305 gr
